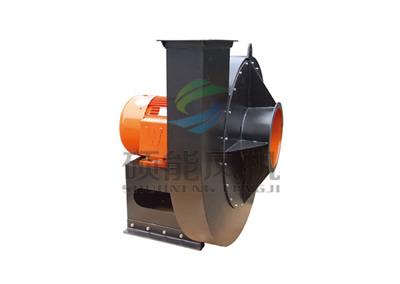

TLGF-HY高壓高效離心風機
2016年06月14日 13:34
1.用途
TLGF-HY高壓系列離心風機采用國際風機最先進的設計理念，風機的結構外形和葉片型線較國內傳統設計有突破性的發展。主要研究的方向是系統使用壓力在9000a～13000Pa性能時的高效節能作用。該系列風機填補了國內風機在此性能范圍內的高效節能的空白。此系列風機的技術特點是效率較高，同時高效的范圍較寬廣，能滿足不同的工藝和系統的變化要求，真正做到降低運行成本，節約能耗的目的。同時運行平穩，噪聲較低，結構美觀。主要運用于飼料、面粉、大米及其他風運系統和強制粉塵、烘干等系統工藝，是一種用途較廣泛的高效節能系列產品。輸送的氣體必須是無毒、無害、無腐蝕、不自燃、且溫度不超過80℃，含粉塵濃度不大于150mg/m3。（如有特殊需求可單獨設計）
２. 形式
1)通風機制成單吸入．
2)從電動機一端正視，葉輪須進針旋轉稱為右旋風機，以＂右＂表示；葉輪逆時針旋轉稱為左旋風機，以＂左＂表示．
3)風機的出風口位置，以機殼的出風口角度表示．
4)風機傳動方式為A式，均采用直聯傳動．
3.TLGF-HY高壓系列風機性能參數表
通風機按氣體溫度t1=20℃、大氣壓力P01=101325Pa、氣體密度ρ1=1.2kg/m3設計
|
型 號
|
傳 動
方 式
|
轉 速
r/min
|
流 量
m3/h
|
全 壓
Pa
|
電 動 機
|
|
規格型號
|
功 率
kW
|
|
TLGF-HY-45-1
|
A
|
2960
|
10681～16812
|
10709～8869
|
Y2-225M-2
|
45
|
|
TLGF-HY-45-2
|
A
|
2960
|
10419～14832
|
11383～10049
|
Y2-225M-2
|
45
|
|
TLGF-HY-55-1
|
A
|
2965
|
14500～19379
|
10570～9197
|
Y2-250M-2
|
55
|
|
TLGF-HY-55-2
|
A
|
2965
|
12888～18288
|
11350～10314
|
Y2-250M-2
|
55
|
|
TLGF-HY-55-3
|
A
|
2965
|
11384～16114
|
12387～11335
|
Y2-250M-2
|
55
|
|
TLGF-HY-55-4
|
A
|
2965
|
11041～15979
|
12710～11871
|
Y2-250M-2
|
55
|
|
TLGF-HY-75-1
|
A
|
2970
|
13050～19100
|
13912～12547
|
Y2-280S-2
|
75
|
|
TLGF-HY-75-2
|
A
|
2970
|
14936～20905
|
12160～10892
|
Y2-280S-2
|
75
|
