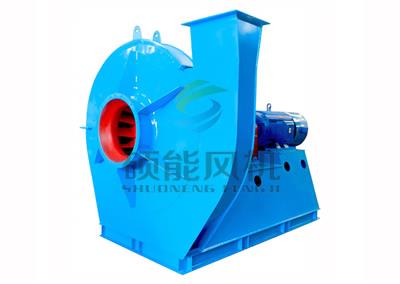

蓖冷機冷卻風機
2016年06月14日 12:12
1.風機的用途
蓖冷機冷卻風機是我公司根據引進國內外先進風制造技術及水泥工業蓖冷機的特點開發設計的。主要用于水泥工業蓖式冷卻機制通風機。工作介質為空氣，介質溫度一般不超過80℃，介質中所含塵土及硬質顆粒不大于150mg/m3。
技術特點：
1）內效率高、高效區寬廣、可大大節省動力，較應用其他風機節約動力10～30％。
2）性能曲線平坦，可調性好，避免發生喘振的可能性，保證安全運行。
3）進口帶預旋式調節門，可手動或自動控制，從而改變風機性能曲線確保風機在最加工況點工作。
4）主機采用整體式底座，所有部件出廠前均經過調整安裝在整體底座上，顧客可采用水平式基礎簡化了基礎設計及施工工作。機殼帶出口聯接法蘭，極大方便安裝，安裝時只需擰緊地腳螺栓及聯接其他附屬件即可。
2.風機的型式
1）根據用戶的具體要求制成單吸入型。
2）風機可制成右旋或左旋兩種型式：從電機端正視風機，葉輪順時針方向旋轉稱為右旋轉風機，以“右”表示，反之則稱為左旋轉風機。
3）風機的出口位置，以機殼的出風口角度表示，“左”或“右”均可制成0度、45度、90度、135度、180度、225度等六種角度，也可根據用戶要求特殊制作。
4）風機的傳動方式一般為D式，即采用聯軸器傳動。
3.風機的結構
風機主要由葉輪、機殼、進風口、傳動組、整體支架、調節門、進口消聲器、流量計等組成。
葉輪：由后向彎曲葉片，曲線性輪蓋，平板輪蓋經焊接而成，葉輪成型后經動靜平衡校正，保證運轉平穩。
機殼：按最小流動損失設計成蝸形殼體，在機殼最底部設有不停機清洗排污裝置。
進風口：做成收斂式流線式整體結構，給風機以最佳效率。
傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成、軸承箱采用滾動軸承，稀油潤滑，并設計成水平剖分式以利檢修，采用新結構軸端密封，達到潤滑油不泄漏，保證操作環境清潔。
調節門：圓型花瓣式結構。通過電動執行器操作搬把改變調節葉片角度，在風機進口形成預旋，從而以最小的損失改變風機性能確保風機在最佳狀態下工作。
4.性能要求
性能參數進氣條件:
冷卻風機按氣體溫度t1=32℃、大氣壓力P01=101325Pa、氣體密度ρ1=1.0164kg/m3設計，
當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然后根據換算性能選擇風機。
在風機新安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點：
1)管網阻力實際值與計算值相差過大。由一般管網特性方程式p=kq2（k為阻力系數）可知，如實際值k小于計算值k時，則流量增大；若實際值k大于計算值k值流量減少。
2)選擇時未考慮風機本身全壓值偏差△p的影響，當風機全壓為正偏差時，則流量增大；為負偏差時，則流量減少。在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除。
3)利用調節門的開閉程度調節流量。
4)改變風機的轉速調節流量。
5)調換壓力較高的或較低的風機調節流量。
6)改變管網阻力系數調節流量
5.訂貨
顧客在確定協議或簽定合同時應提出如下一些參數：
當?shù)卮髿鈮海ɑ蚝０胃叨龋㎏Pa
介質、溫度 ℃
流量 m3/h
壓力（全壓或靜壓） Pa
以及如下條件：出風口角度、旋轉方向
6.配套裝備
一臺完整的篦冷機即風機除了應有風機主機外，還應該有流量檢測裝置，自動測溫裝置，振動監控裝置及消音器（如想保持環境安靜）等附件，這樣才能達到不用到現場即可根據工藝要求對風機進行控制或自動控制。這些附件的供應細則可在簽定合同時一并協商確定。
7.流量檢測裝置使用要求
1）適用范圍
a.流經本裝置的氣體應無腐蝕性、不自燃、不含粘性物質，氣體溫度一般不超過50℃，最高不超過80℃，氣體中所含塵土及硬質顆粒不大于150mg/m3。
b.氣體入口處1.5米內不應有任障礙物影響氣流流動，否則將影響檢測數值的準確性及致使風機不能正常工作。
2）工作原理
由流量檢測裝置取得壓力信號后送到流量變送器，在此轉變?yōu)殡娦盘杺鬟f到中心控制室，中心控制室經比較后將信號送至電動執行器來控制調節門，從而改變風機的性能。
3）特性曲線
對于每一臺風機配有專門的流量檢查裝置；對應不同的風機有不同的特性曲線。
具體的特性曲線以及輸入計算機的計算擬合公式由實際測試修正后給出。
4）使用須知
a.流量檢測裝置與流量變送器之間用膠管連接，接頭保證密封可靠。
b.在完成風機的最后裝配時應在流量檢測裝置下面用一支架支撐以減輕風機的負荷。
c.流量檢測裝置的軸向長度約為風機調節門入口直徑的1.3倍，按此長度再加上1.5米空間進行布置。
