1. 用途

該系列散碎物料輸送風機主要用于木材加工企業的人造板廠、制材廠、家具廠及其性質類同的有關工廠，作為氣力輸送木質或竹質等散碎物料的新型專用風機。其最大特點是對大木片和較大木塊等物料通過性能好，克服了一般風機的卡、堵故障。結構合理堅固，運行可靠、性能穩定、效率較高、工況適應性強、噪音低、維修方便，是木材工業氣力輸送裝置中不可缺少的專用風機。

輸送的介質為木質或竹質等散碎物料。



２. 形式

1)通風機與引風機制成單吸入．

2)從電動機一端正視，葉輪須進針旋轉稱為右旋風機，以＂右＂表示；葉輪逆時針旋轉稱為左旋風機，以＂左＂表示．

3)風機的出風口位置，以機殼的出風口角度表示．

4)風機傳動方式為A、C、Ｄ式，均采用直聯、皮帶或彈性聯軸器傳動．



3.結構

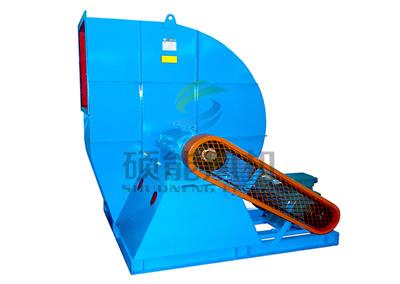

   物料輸送風機由葉輪、機殼、進風口、電機、支架組等部分組成，采用皮帶傳動(C)。

（1）葉輪由后向葉片、前后盤和軸盤組成。

（2）機殼型線為對數螺旋線，采用鋼板焊接而成。

（3）進風口為收斂式流線型整體結構，用螺栓固定于機殼的側面。

（4）傳動部分的主軸由優質鋼制成，本風機均采用調心滾動軸承．



4．性能與選擇

性能參數進氣條件:

通風機按氣體溫度t1=20℃、大氣壓力P01=101325Pa、氣體密度ρ1=1.2kg/m3設計，

當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然后根據換算性能選擇風機。



在風機新安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點：

1)管網阻力實際值與計算值相差過大。由一般管網特性方程式p=kq2（k為阻力系數）可知，如實際值k小于計算值k時，則流量增大；若實際值k大于計算值k值流量減少。

2)選擇時未考慮風機本身全壓值偏差△p的影響，當風機全壓為正偏差時，則流量增大；為負偏差時，則流量減少。在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除。

3)利用調節門的開閉程度調節流量。

4)改變風機的轉速調節流量。

5)調換壓力較高的或較低的風機調節流量。

6)改變管網阻力系數調節流量
