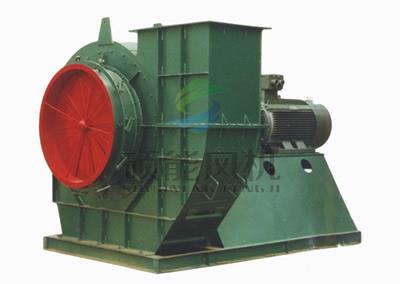

本系列風機有：GY6-29、GY6-30、GY6-35、GY6-39 、GY6-41、GY6-45、GY6-48、GY6-51等離心通、引風機



1. 用途

該系列鍋爐通、引風機適用于火力發電廠中670t/h以下蒸汽鍋爐的通、引風機系統．也滿足了流化床鍋爐的高壓頭性能參數要求。該系列亦可用于礦井通風及一般通風系統，通風機輸送的介質為空氣，最高溫度不得超過80℃;引風機輸送的介質為煙氣，最高溫度不得超過250℃．在引風機前，必須加裝除塵裝置以盡可能減少進入風機中煙氣的含塵量． 含雜質濃度小于200㎎/m3時可用4年以上。含雜質大也可以使用，但使用壽命將縮短。



２. 形式

1)通風機與引風機制成單吸入，各有№.8～29.5共20個機號．

2)從電動機一端正視，葉輪須進針旋轉稱為右旋風機，以＂右＂表示；葉輪逆時針旋轉稱為左旋風機，以＂左＂表示．

3)風機的出風口位置，以機殼的出風口角度表示．

4) 風機傳動方式為A、Ｄ、F式，均采用直聯或彈性聯軸器傳動．



３. 結構特點

風機主要由葉輪、機殼、進風口、調節門及傳動部分組成．

1) 葉輪由后傾葉片焊接于錐弧形的前盤與平板形的后盤中間．

2)機殼是有普通鋼板焊接而成的蝸形體．單吸入風機的機殼做成三種不同形式（№.8～12機殼做成整體結構，不能拆開，№.14～16機殼做成兩形式，№.18～28機殼做成三開式）．對引風機、蝸形板作了適當加厚以防磨．

3)收斂、流線形的時風口制成整體結構，用螺栓固定在風機入口側．

4)用來調節風機流量的裝置，軸向安裝在進風口前面．調節范圍由０（全開）到90（全閉）．調節門的扳把位置，從進風口方向看在右側，對右旋風機扳把由下往上推是由全閉到全開方向，對左旋風機，扳把由上往下拉由全閉到全開方向．

5)傳動部分的主軸由優質鋼制成，本風機均采用滾動由承．軸承箱有兩種形式：№.8～16用整體的筒式軸承箱；№.18～28用二個獨立的枕式軸承箱．軸承箱上裝有溫度計和油位指示器（僅引風機）．潤滑油采用全損耗系統用油L-AN46,加入測量按油位標志的要求．№.8～16整體筒式軸承箱如采用潤滑脂時，在軸承箱內滾珠一側應加擋油板，其固定槽已預制．引風機備有水冷卻裝置．因此，須加輸水管，耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。



4．性能與選擇

性能參數進氣條件:

通風機按氣體溫度t1=20℃、大氣壓力P01=101325Pa、氣體密度ρ1=1.2kg/m3設計，

引風機是按氣體溫度t1=200℃、大氣壓力P01=101325Pa、氣體密度ρ1=0.745kg/m3設計

當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然后根據換算性能選擇風機。



在風機新安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點：

1)管網阻力實際值與計算值相差過大。由一般管網特性方程式p=kq2（k為阻力系數）可知，如實際值k小于計算值k時，則流量增大；若實際值k大于計算值k值流量減少。

2)選擇時未考慮風機本身全壓值偏差△p的影響，當風機全壓為正偏差時，則流量增大；為負偏差時，則流量減少。在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除。

3)利用調節門的開閉程度調節流量。

4)改變風機的轉速調節流量。

5)調換壓力較高的或較低的風機調節流量。

6)改變管網阻力系數調節流量
