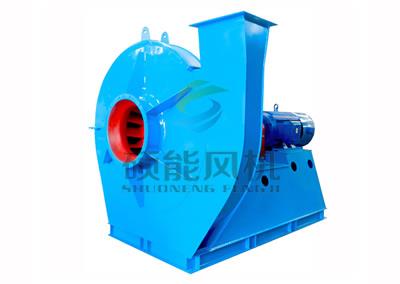

9-19、9-26高壓離心風機
2016年06月13日 22:41
1. 用途
該風機一般用于鍛冶爐及高壓強制通風，并廣泛用于物料輸送，輸送介質應為不自燃、無腐蝕性、不含粘性物質的氣體。氣體溫度不超過80℃，所含塵土及硬質顆粒物不大于150mg/m3?？捎糜谛阅軈?shù)要求相同的各種場合。
2. 型式
本風機為單吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、18、20、22共16個機號。
各機號均可制成右旋和左旋兩種型式。從電動機端正視，葉輪順時針旋轉的為右旋風機，以“右”表示；逆時針旋轉的為左旋風機，以“左”表示。
風機出口位置以機殼的出風口角度表示“左”“右”均可制成0°、45°、90°、135°、180°、225°共六種角度。
3.結構特點
風機中№4～6.3主要由葉輪、機殼、進風口、支架等組成，№7.1～22主要由葉輪、機殼、進風口、傳動組等組成。
1.葉輪 葉輪均屬前向彎曲形葉片。葉輪成型后經靜、動平衡校正，因此運轉平衡可靠。
2.機殼 用普通鋼板焊接成蝸形殼整體。
3.進風口 做成收斂式流線型的整體結構用螺栓與前蓋板組固定。
4.傳動組 由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成。軸承箱為整體結構，采用滾動軸承，滾動軸承采用軸承潤滑脂潤滑。
4. 性能與選擇
性能參數進氣條件：溫度t=200C 密度ρ=1.2kg/m3 大氣壓力P=101325Pa
流量范圍：800~350000 m3/h
全壓范圍：3000~29000Pa
工作溫度：≤80℃
風機所配的功率系指在特定工況下加上機械損失的電耗與相應的安全系數而言，在運轉過程中應嚴格控制電流，不得超過電機額定值，否則將有燒毀電機的危險。
可根據用戶要求和使用特點，進行最合理的選型設計。
